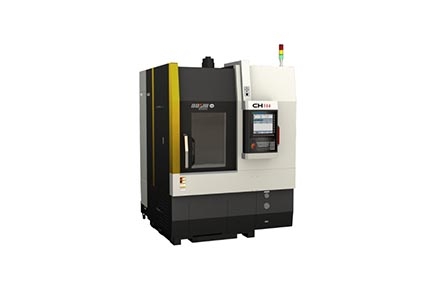

CH514是一款采用線性滾動導軌的立式車削中心，裝夾工件方便，占地面積小。配動力刀架，具有銑鉆削功能，可在一次安裝下完成復雜零件的大部分或全部加工，特別適合于形狀復雜的中小型盤、蓋類零件的加工。能較好的適應汽車、輕工、機械等行業的需求。
產品特點：
1）高效CNC立式車削中心，適宜加工中、小型盤、蓋類零件。
2）高強度鑄鐵底座、立柱，有良好的穩定性和抗震性能。
3）立式結構，裝夾工件方便，占地面積小。
4）分離式冷卻水箱，便于清洗。
5）精密、高剛度彈筒式主軸結構，便于維修。
6）主軸套筒全對稱、懸掛式設計，更好的消除熱變形對加工精度的影響。
7）大功率交流主軸電機，增強了機床運轉的穩定性。
8）主軸采用進口高級潤滑脂潤滑，全封閉，免維護。
9）床鞍、立柱導軌采用超重負荷直線滾動導軌。
10）刀架采用12工位臥式動力刀架。
11）具有銑削功能，可完成對工件外圓、端面的車、銑、鉆、攻的復合加工。
12）機床C軸配高分辨率編碼器，并可連續分度。
適用行業：
適用于汽車、工程機械、儀器儀表、液壓、模具等行業。
|
參 數 項 目 |
單位 |
規格 |
|
|
加 工 范 圍 |
最大回轉直徑 |
mm |
Φ650 |
|
最大切削直徑（盤類） |
mm |
Φ550 |
|
|
最大切削直徑（軸類） |
mm |
Φ450 |
|
|
最大切削高度 |
mm |
420 |
|
|
主 軸 |
液壓卡盤直徑 |
mm(in) |
Φ305(12″) |
|
主軸頭型式（GB/T5900.1） |
|
A2-8（GB/T5900.1） |
|
|
主軸轉速 |
r/min |
30—3000 |
|
|
主電機功率(連續/30分鐘) |
KW |
18.5/22 |
|
|
進 給 |
快速移動速度 X/Z |
m/min |
12/16 |
|
移動距離 X/Z |
mm |
440/550 |
|
|
刀 架 |
刀具形式 |
|
BMT65/ER32 |
|
刀位數 |
|
12 |
|
|
刀具尺寸 (車削/鏜孔) |
mm |
25×25/Φ40 |
|
|
回轉刀具最高轉速 |
r/min |
4000 |
|
|
C 軸 |
最小控制角度 |
DEG |
0.001 |
|
最大端銑直徑/攻絲尺寸 |
mm |
Φ18/ M12 |
|
|
其 它 |
電源 |
kVA |
50 |
|
體積（長×寬×高）不含排屑器 |
mm |
2910×1880×2850 |
|
|
總重量 |
kg |
6500 |
注：上表為配FAUNC 0I-TF(1)系統時標準的參數，選擇其他配置時參數有變化，恕不另行通知
